台车式退火炉主要供各类金属结构件和其他机件在低于950℃的空气中进行热处理之用，该台车退火炉具有密封性好、装炉量大、温度均匀、操作简便、维修方便、节能效果好、炉体外壳温升小等优点。

台车式退火炉炉体结构
1.电炉主要由加热炉体、电(温)控系统两部分组成。
2.加热炉体由炉壳、炉衬、台车、炉门、加热元件等组成。
3.炉体外壳采用型钢和钢板焊接成形，结构牢固可靠，整体强度好，不易变形，外表平整光洁。
4.炉衬为全纤维结构，材质为标准型耐火纤维预制块，长期使用收缩率<4℅，压缩后比重为200－220kg/m3，厚度为240mm,此炉衬结构没有热桥短路现象出现，又是平叠两种方法结合制作，气密性好，具有牢固可靠，维修方便，使用寿命长，节能效果好，炉体重量轻，炉体外壳温升小等优点。台车炉衬底部隔热层采用硅藻土砖和0.6g/cm3超轻质节能耐火砖交错砌筑，承重部位和易碰撞部位采用重质砖砌筑，耐火层采用重质砖砌筑成条槽型，以作搁置加热元件之用。（在砌筑时，泥浆中加入高温粘结剂调和，提高结构强度。）
5.台车由台车壳体、台车炉衬、炉底板、台车行走机构、台车密封机构等组成。台车壳体采用型钢及钢板焊接成型，结构牢固可靠，整体强度好，不易变形和翘曲。
6.除加热回路提供超温断相过流短路保护外，对炉门电动升降、台车进出采取了可靠的动作连锁保护。装料过程有以下连锁保护：台车未全部进入炉膛内，炉门不能下降；炉门关闭后才能接通加热元件电源。出料过程有以下连锁保护：炉门打开，同时切断加热元件电源，只有炉门开到位后才能使台车开出。温精度高，炉温平稳，温差波动小。另配有杭州盘古无纸记录仪记录及超温声光报警，并与现场控制系统有匹配接口。

3000×2000×800mm台车式退火炉技术参数
1、额定功率：260kw（可调）
2、额定电压：380v、3相、50hz
3、额定温度：950℃（可调）
4、控温区数：2区

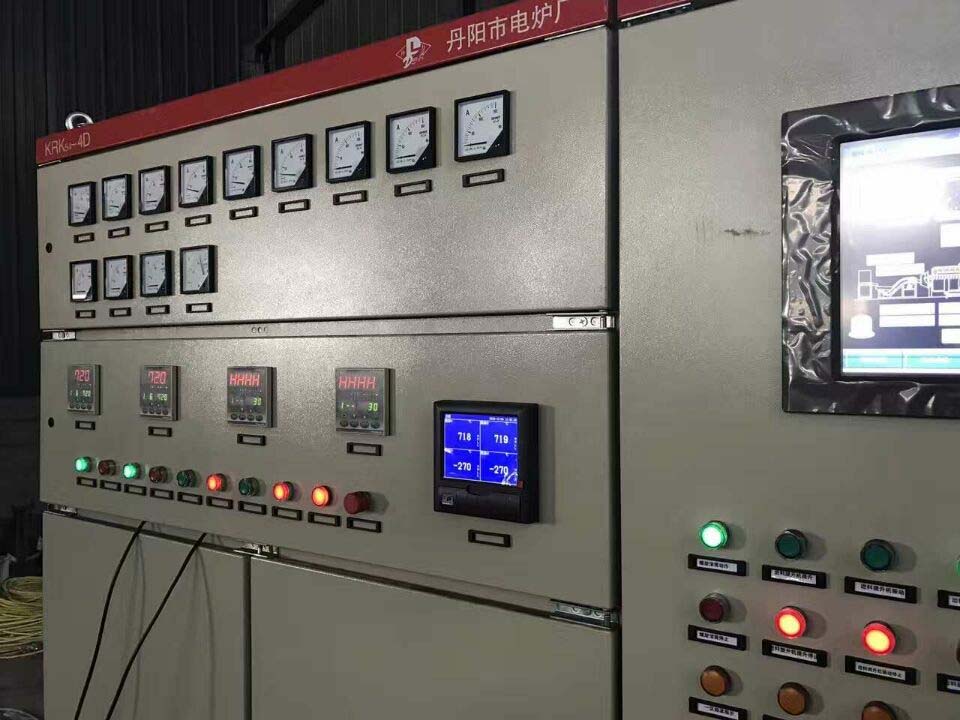

5、控温方式：pid过零软触发带大功率双向可控硅，功率调节器 日本岛电智能仪表控温、杭州盘古记录仪记录及超温声光报警
6、有效尺寸：3000×2000×800mm(长×宽×高)
7、炉温均匀度：±10℃
8、控温(仪表)精度：±2℃
9、空炉升温速度：≤2.5h（0～950℃）
10、炉外壁温升：≤45℃
11、装载量：10t。
